PLC 경로충돌방지 알고리즘 2편: 비대칭 마진 최적화와 Follow 추종 제어

by 위치결정JP 2026. 6. 18.
728x90
반응형
이전 시리즈 1편: 이동 영역(Band)으로 충돌 예측



비대칭 마진 충돌방지 시뮬레이션 화면: 후진/전진 마진 분리 설정과 따라가기(Follow) 제어모드 버튼이 추가된 2축 레이아웃



1편에서는 밴드(Band) 개념으로 충돌을 예측하는 기본 알고리즘을 구현했습니다.

이번 편은 그 알고리즘을 실제 설비에 올릴 때 부딪히는 두 가지 현실 문제를 다룹니다.

"마진을 하나만 쓰면 비대칭 로봇에서 손해 아닌가?"
"충돌이 예측되면 무조건 멈춰야 하나? 따라갈 수는 없나?"

앞 질문은 마진을 앞/뒤로 분리해서, 뒤 질문은 Follow(추종) 제어로 풉니다.

그리고 1편의 방향 분기 방식에 숨어 있던 함정 하나를 MIN/MAX 통합식으로 정리합니다.

1. 1편 복습: Band는 결국 MIN/MAX 한 쌍

1편에서 Band는 현재 위치와 목표 위치에 마진을 더한 구간이었습니다.

이동 방향과 관계없이, 두 위치 중 작은 쪽에서 마진을 빼고 큰 쪽에 마진을 더하면 그게 Band입니다.



Band_MIN = MIN(현재, 목표) − Margin
Band_MAX = MAX(현재, 목표) + Margin



여기서 중요한 포인트가 있습니다.

이 식에는 "전진/후진" 같은 방향 판단이 들어가지 않습니다.

MIN/MAX가 현재와 목표 중 어느 쪽이 큰지 알아서 가려주기 때문입니다.

이 성질이 2편 전체의 토대가 됩니다.

2. 단일 Margin의 한계: 로봇은 대칭이 아니다

단일 Margin이 정확하려면 로봇 몸체가 진행 방향 앞뒤로 대칭이어야 합니다.

현실의 헤드는 대부분 비대칭입니다.



단일 마진 vs Back/Front 분리 마진 비교 개념도: 그리퍼 돌출 비대칭 로봇에서 낭비되는 마진과 최적화된 밴드



예를 들어 그리퍼가 앞쪽으로 30mm 튀어나온 헤드라면, 실제로 필요한 여유는 앞뒤가 다릅니다.



뒤쪽 여유(Back Margin)  = 20mm
앞쪽 여유(Front Margin) = 50mm   ← 그리퍼 크기만큼 더 필요



이때 마진을 하나만 쓰면, 안전을 위해 큰 값(50)을 잡을 수밖에 없습니다.

뒤쪽은 20이면 충분한데 50을 잡으니 Band가 실제보다 30mm 넓어집니다.

Band가 넓어지면 실제로는 안전한데도 충돌로 판정되어 기동이 막히는 경우가 생깁니다.

헤드 여러 개가 좁은 구간에서 동시에 일할수록 이 손해가 커집니다.

3. 해결: Back/Front Margin 분리 (MIN/MAX 통합식)

앞쪽 여유와 뒤쪽 여유를 따로 적용합니다.

여기서 1편의 방향 분기 방식 대신 MIN/MAX 통합식을 권장합니다.



Band_MIN = MIN(현재, 목표) − Back Margin
Band_MAX = MAX(현재, 목표) + Front Margin



뒤쪽(작은 위치 쪽)에는 Back Margin, 앞쪽(큰 위치 쪽)에는 Front Margin이 붙습니다.

MIN/MAX가 방향을 알아서 가려주므로, 전진이든 후진이든 같은 두 줄로 끝납니다.

수치 예시 (BM=20, FM=50):

방향 현재 목표 tmpMin tmpMax Band_MIN Band_MAX
+ 전진 0 120 0 120 0−20 = −20 120+50 = 170
− 후진 120 40 40 120 40−20 = 20 120+50 = 170
0 제자리 60 60 60 60 60−20 = 40 60+50 = 110
⚠️ 주의

왜 방향 분기가 아니라 통합식인가 — 제자리(편차 0) 함정
마진을 "전진이면 이렇게, 후진이면 저렇게" 방향 비트로 분기하면, 현재=목표인 제자리·정지 상태에서 전진/후진 비트가 모두 OFF가 됩니다.
그 순간 Band 계산식이 실행되지 않아 직전 스캔의 Band 값이 그대로 남고(stale), 충돌 판정이 옛 값으로 오작동할 수 있습니다.
MIN/MAX 통합식은 방향 비트에 의존하지 않으므로 제자리에서도 매 스캔 Band가 정상 갱신됩니다.

💡 TIP

BM = FM 이면 1편 단일 Margin과 결과가 완전히 동일합니다.
대칭 로봇이라면 두 마진에 같은 값을 넣으면 됩니다. 즉 이 방식은 1편의 상위호환입니다.

4. PLC 래더 구현: DMIN / DMAX

통합식은 미쓰비시 DMIN(블록 최소)·DMAX(블록 최대) 명령으로 두 위치(현재·목표)의 최소/최대를 한 번에 뽑아 구현합니다.



DMIN/DMAX 밴드 계산 래더: tmpMin/tmpMax 산출 후 설치방향 비트(ZR49000.0)에 따라 Back/Front Margin을 가감해 Band Min/Max 생성



| SM400 |--[ DMIN  D49000  D49008  K2 ]   ; tmpMin = MIN(글로벌현재 D49000, 글로벌목표 D49002)
| SM400 |--[ DMAX  D49000  D49012  K2 ]   ; tmpMax = MAX(글로벌현재, 글로벌목표)
| SM400 |--[ D-    D49008  ZR49004  D49004 ]  ; Band_MIN = tmpMin − Back Margin
| SM400 |--[ D+    D49012  ZR49006  D49006 ]  ; Band_MAX = tmpMax + Front Margin



DMIN D49000 ... K2는 D49000(글로벌현재)·D49002(글로벌목표) 두 더블워드 블록에서 최소를 찾아 tmpMin에 저장합니다.

방향 분기 없이 4줄로 끝나고, 1편의 중간 레지스터 4개(현재±M, 목표±M)도 사라집니다.

⚠️ 주의

DMIN / DMAX는 결과가 4 word를 점유합니다 — 임시워드 간격 주의
더블워드 블록 검색 명령(DMIN/DMAX)의 결과는 d,d+1(최소/최대값, 32비트), d+2(값의 위치), d+3(값의 개수)로 4 word를 차지합니다.
tmpMin을 D49008에 두면 D49008~D49011을, tmpMax를 D49012에 두면 D49012~D49015를 점유합니다.
이 점유 범위를 모르고 임시워드를 2 word 간격으로 붙여 두면, 위치/개수 word가 옆 디바이스(예: 방향 편차 버퍼)를 덮어써 엉뚱한 판정이 나옵니다.
임시워드는 반드시 4 word 간격을 띄우세요.

디바이스:

디바이스 역할 점유
D49000 / D49002 글로벌 현재 / 목표 각 2 word
D49004 / D49006 Band_MIN / Band_MAX 각 2 word
D49008 tmpMin (DMIN 결과) 4 word (49008~49011)
D49012 tmpMax (DMAX 결과) 4 word (49012~49015)
ZR49004 / ZR49006 Back Margin / Front Margin 각 2 word

5. 다축 디바이스 설계: 축당 영역을 미리 벌려둔다

헤드가 2개일 때는 주소를 대충 잡아도 됩니다.

하지만 16축처럼 늘어나면, 축마다 같은 구조의 워크 영역이 반복되므로 축당 고정 간격으로 영역을 설계해 두는 편이 관리가 쉽습니다.

이 글의 예시는 충돌방지 워크를 D49000 / ZR49000을 선두로, 축당 +20 word 간격으로 배치했습니다.

항목 Ax#1 Ax#2 Ax#16
글로벌 현재 / 목표 D49000 / D49002 D49020 / D49022 D49300 / D49302
Band_MIN / MAX D49004 / D49006 D49024 / D49026 D49304 / D49306
tmpMin / tmpMax D49008 / D49012 D49028 / D49032 D49308 / D49312
방향 / Follow ZR49000 / ZR49001 ZR49020 / ZR49021
오프셋 / BM / FM ZR49002 / ZR49004 / ZR49006 ZR49022 / ZR49024 / ZR49026
💡 TIP

축당 간격을 정할 때는 4 word를 점유하는 tmpMin/tmpMax까지 합쳐 한 축이 실제로 쓰는 word 수를 세고, 거기에 여유를 더해 잡으세요.
이 예시는 한 축이 18 word를 쓰므로 +20 간격에 2 word 여유를 남겼습니다.

6. 글로벌 좌표 오프셋 자동 캘리브레이션: 티칭으로 해결

다축을 하나의 좌표계로 묶으려면, 각 헤드의 로컬 좌표(서보 엔코더 값)를 글로벌 좌표로 환산하는 오프셋이 필요합니다.

1편에서는 이 오프셋을 사람이 측정해 직접 넣었습니다.

하지만 헤드가 16개로 늘면 일일이 측정해 넣는 것도 일이고, 기구 재조정 때마다 다시 맞춰야 합니다.

이걸 두 헤드가 같은 물리점을 티칭하게 해서 자동으로 산출할 수 있습니다.



글로벌 좌표 오프셋 자동 캘리브레이션 시뮬레이션: 두 서보가 공유 티칭점을 티칭하기 전 초기 화면

6-1. 원리: 같은 점은 글로벌 좌표가 같아야 한다

두 헤드가 같은 물리점 P를 각자 티칭하면, 각자의 로컬 좌표 L1*·L2*가 위치 테이블에 남습니다.

같은 점이므로 글로벌 좌표는 서로 같아야 합니다.



Off1 + s1·L1*  =  Off2 + s2·L2*
   s = 설치 방향 부호 ( +1 : Posi / −1 : Nega )



1번 헤드를 글로벌 기준으로 고정(Off1 = 0)하면, 2번 헤드의 오프셋이 바로 나옵니다.



Off2 = s1·L1* − s2·L2*



두 티칭값의 차이가 곧 오프셋입니다.

티칭값은 운전 중 변하지 않으므로, 이 식을 매 스캔 돌려도 결과가 흔들리지 않습니다.

6-2. 설치 방향 4조합

두 헤드의 설치 방향(Posi/Nega) 조합에 따라 부호가 달라집니다.

1번(s1) 2번(s2) Off2
Posi Posi L1* − L2*
Posi Nega L1* + L2*
Nega Posi −(L1* + L2*)
Nega Nega L2* − L1*

6-3. PLC 구현

공유 티칭점은 양 헤드 위치 테이블의 같은 번호(예: No.02)를 약속해서 씁니다.

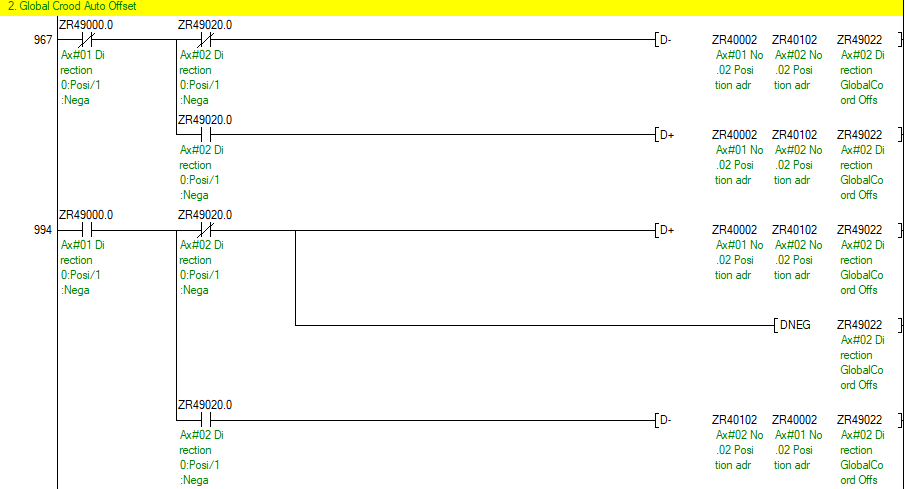

글로벌 오프셋 자동 산출 래더: 두 헤드 설치방향(Posi/Nega) 4조합별로 공유 티칭값의 차로 Ax#02 오프셋을 계산



; 1번 헤드 = 글로벌 기준 (Off1 = 0)
| 기준설정 |--[ DMOV  K0  ZR49002 ]                         ; Ax#1 오프셋 = 0

; 2번 헤드 = 4조합으로 자동 산출 (s1=ZR49000.0, s2=ZR49020.0)
| ZR49000.0/ |--| ZR49020.0/ |--[ D-  ZR40002  ZR40102  ZR49022 ]   ; Posi·Posi
| ZR49000.0/ |--| ZR49020.0  |--[ D+  ZR40002  ZR40102  ZR49022 ]   ; Posi·Nega
| ZR49000.0  |--| ZR49020.0/ |--[ D+  ZR40002  ZR40102  ZR49022 ]
                              --[ DNEG ZR49022 ]                    ; Nega·Posi → −(L1+L2)
| ZR49000.0  |--| ZR49020.0  |--[ D-  ZR40102  ZR40002  ZR49022 ]   ; Nega·Nega



ZR40002·ZR40102는 1·2번 헤드가 공유 약속한 티칭점(No.02)의 로컬 좌표, ZR49022는 2번 헤드의 글로벌 오프셋입니다.

💡 TIP

3축 이상은 체인으로 확장합니다.
인접한 두 헤드가 각각 공유 티칭점을 가지면, Off3 = Off2 + (2·3번 공유점 차이) 식으로 옆 헤드 기준 상대 오프셋을 이어 붙입니다.
충돌 판정은 인접 헤드끼리만 비교하므로, 멀리 떨어진 헤드까지 한 점을 공유할 필요가 없습니다.

7. 마진 값은 얼마로: MinMinVal 계산

마진을 너무 작게 잡으면 실제로 충돌하고, 너무 크게 잡으면 기동이 과하게 차단됩니다.

기준은 헤드 간 최소 간격입니다.

모든 헤드가 정지해 있을 때 인접 헤드 사이 간격을 구하고, 그중 가장 좁은 값(MinMinVal)의 절반을 마진 상한으로 봅니다.



마진 상한 결정 개념도: 헤드 간 최소 간격(MinMinVal)을 구해 마진 권장 상한 floor(MinMinVal/2)을 적용하는 3단계



MinMinVal      = MIN(간격_A-B, 간격_B-C, 간격_C-D)
Margin 권장 상한 = floor(MinMinVal / 2)
최솟값 제약     = Margin ≥ 10   (물리적 충돌 방지 하한)



이 값은 시운전 초기 1회 또는 헤드 구성이 바뀔 때 산출해서 ZR49004(BM)·ZR49006(FM)에 반영합니다.

운전 중 매 스캔 재계산은 스캔타임 부담이 있으니 별도 트리거로 관리하는 것을 권장합니다.

8. Follow 추종 제어: 멈추지 말고 따라간다

충돌이 예측되면(NG) 무조건 정지하는 대신, 상대 Band 경계 직전까지만 부분 이동시키는 것이 Follow 제어입니다.

앞 헤드가 비켜주는 만큼 따라 들어가므로, 좁은 구간에서 작업 효율이 올라갑니다.

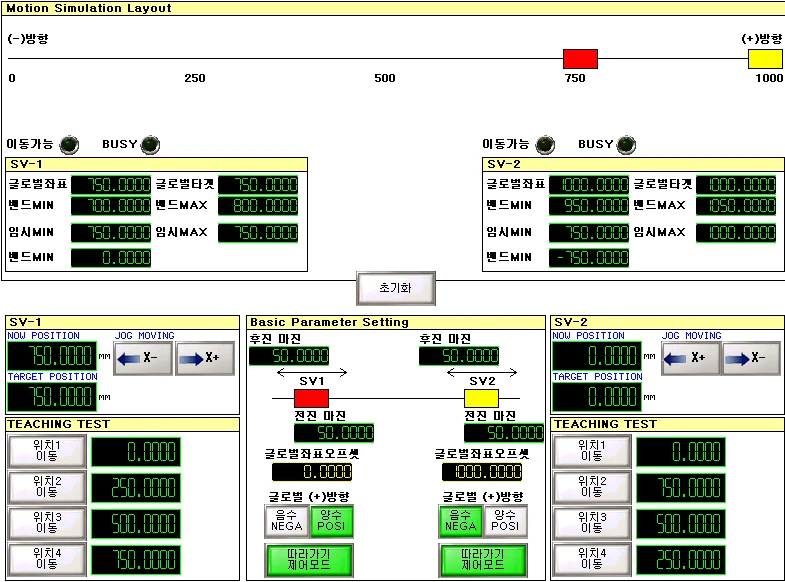

분리 마진 적용 시뮬레이션: SV-1이 750 위치에서 후진/전진 마진 50으로 밴드 700~800을 형성한 화면



핵심은 밀어내는 방향의 마진을 쓴다는 점입니다.



[+ 전진: 내 앞쪽(Front)이 상대 뒤쪽에 닿음]
새 목표 = 상대 Band_MIN − Front Margin − 여유

[− 후진: 내 뒤쪽(Back)이 상대 앞쪽에 닿음]
새 목표 = 상대 Band_MAX + Back Margin + 여유



전진은 Front Margin, 후진은 Back Margin을 씁니다.

왜 이렇게 짝을 맞춰야 할까요?

부분 이동 후 그 자리에서 다시 충돌 판정을 하기 때문입니다.

이동 후 내 Band는 다시 목표 + Front Margin(앞)·목표 − Back Margin(뒤)으로 계산됩니다.

전진에서 새 목표를 상대 Band_MIN − Front Margin − 여유로 잡으면, 이동 후 내 Band_MAX가 정확히 상대 Band_MIN − 여유가 되어 항상 안전 거리(여유)만큼 떨어집니다.

만약 전진에 Back Margin을 쓰면 이 관계가 깨져서, Front가 Back보다 큰 비대칭 로봇에서는 여유값에 기대는 위태로운 안전이 됩니다.

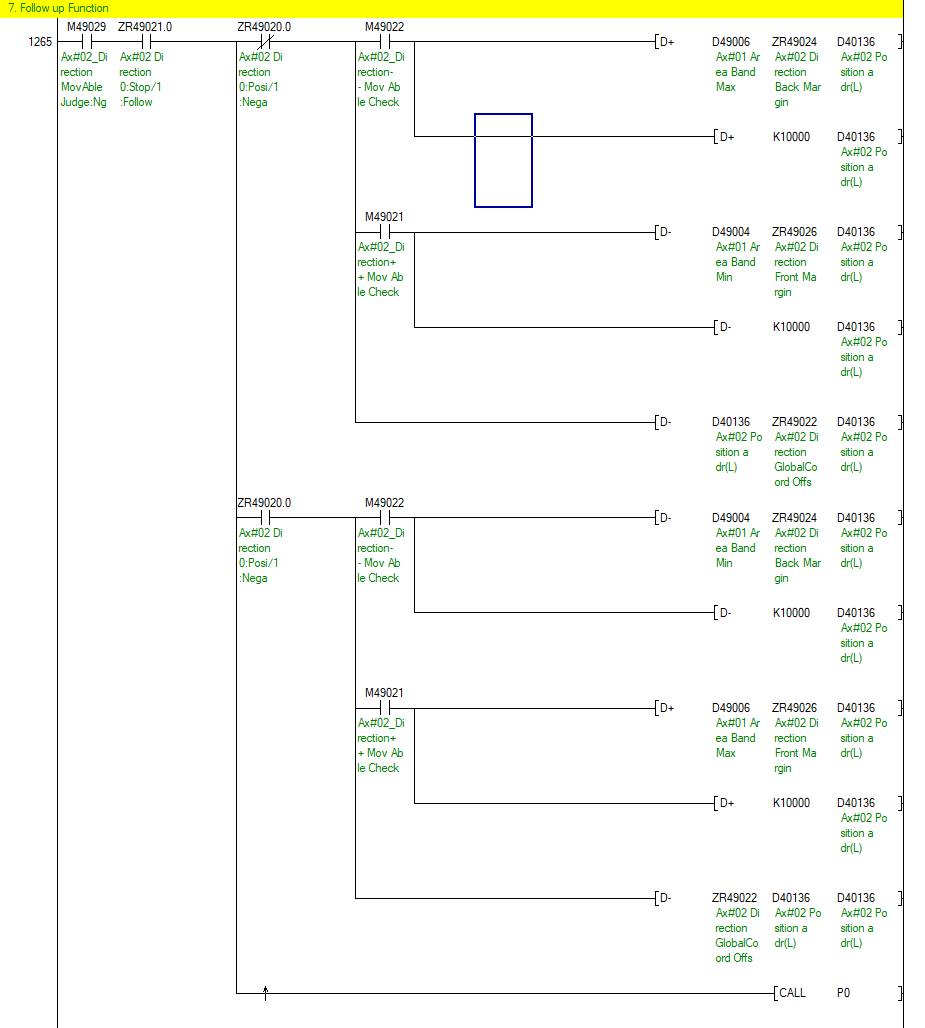

Follow 추종 제어 래더: 이동불가(Ng) 시 상대 Band 가장자리에 마진을 더한 위치로 목표를 재설정하고 P0 재판정을 호출



| M40079 |--| ZR49001.0 |--                         ; NG AND Follow 모드
  --| M40071(++전진) |--[ D- 상대BandMin(D49024) ZR49006(Front) D40036 ]
                       [ D- K10000  D40036 ]          ; − 여유
  --| M40072(−−후진) |--[ D+ 상대BandMax(D49026) ZR49004(Back)  D40036 ]
                       [ D+ K10000  D40036 ]          ; + 여유
  ----[ D- D40036 ZR49002(offset) D40036 ]            ; 글로벌 → 로컬 역변환
  --[ MEP ]--[ CALL P0 ]                              ; 보정 직후 재판정 (같은 스캔에서 기동까지)



보정한 목표로 P0(충돌 판정 루틴)를 즉시 다시 호출하므로, 같은 스캔 안에서 "따라 들어갈 만큼만 이동 → 재판정 → 기동"까지 완결됩니다.

상대가 계속 움직이면 상대 Band도 매 스캔 갱신되므로 추종 목표가 자동으로 따라갑니다.

9. 실제 테스트용 프로그램 (GX Works2 + 프로페이스 HMI)

글에서 설명한 알고리즘(통합식 Band / BM·FM 분리 / 티칭 캘리브 / Follow)을 그대로 담은 테스트용 PLC 래더(GX Works2)와 프로페이스 HMI 화면 파일을 첨부합니다.



r05_Back-Front-Margin_260618.gxw
1.47MB



r05_Back-Front-Margin_260618.prx
0.44MB



실제 서보 없이도 HMI에서 가상으로 위치를 움직여 조그 기동 / 위치결정 기동 / 충돌 검출 / Follow 추종을 확인할 수 있습니다.

테스트 순서:



  1. 각 축의 글로벌 좌표 오프셋과 설치 방향(Posi/Nega)을 설정합니다. (또는 §6 티칭 자동 산출 사용)
  2. Back Margin / Front Margin을 로봇 사이즈에 맞춰 기입합니다. (대칭이면 BM=FM)
  3. 조그로 헤드를 움직여 Band가 그려지는지 확인합니다.
  4. 두 헤드를 마주보게 위치결정 기동시켜 충돌 검출(SAFE OFF)과 Follow 추종 동작을 확인합니다.
💡 TIP

본 프로그램은 16축 영역 설계(축당 +20)로 작성되어 있어, 헤드를 늘려가며 확장 테스트하기 좋습니다.

10. 정리: 단일 Margin vs BM/FM 분리 + Follow

항목 단일 Margin (1편) BM/FM 분리 + Follow (2편)
마진 방식 단일 Back / Front 분리
계산 구조 MIN/MAX 통합 MIN/MAX 통합 (동일)
비대칭 로봇 과보수적 Band 정확한 Band
충돌 예측 시 정지 경계까지 추종(Follow)
동시 기동 허용률 낮음 최대화
추천 상황 개념 검증 실 설비 최적화

핵심 재요약

  • Band는 방향 판단 없이 MIN/MAX 한 쌍으로 계산한다 (제자리에서도 안전)
  • 비대칭 로봇은 Back/Front Margin을 분리하면 Band가 정확해진다
  • BM = FM이면 1편 단일 Margin과 완전히 동일하다
  • DMIN/DMAX는 결과가 4 word를 점유하므로 임시워드 간격을 벌린다
  • Follow는 밀어내는 방향의 마진(전진=Front, 후진=Back)을 써야 재판정이 안전하다



다음 편(3편: 데드락과 양보(Yield) 제어)에서는 Follow로도 풀 수 없는 마주보는 교착(데드락) 을 한 축의 양보(park)로 푸는 방법을 다룹니다.

테스트해보시고 문제점이 있다면 댓글로 피드백 주시면 감사드리겠습니다. ^^
