[MELSEC] (미립자팁) CPU 용량이 부족할 때 급하게 응급조치할 만 한 방법

구형 PLC로 제작한 옛날 설비를 개조하러 갔더니

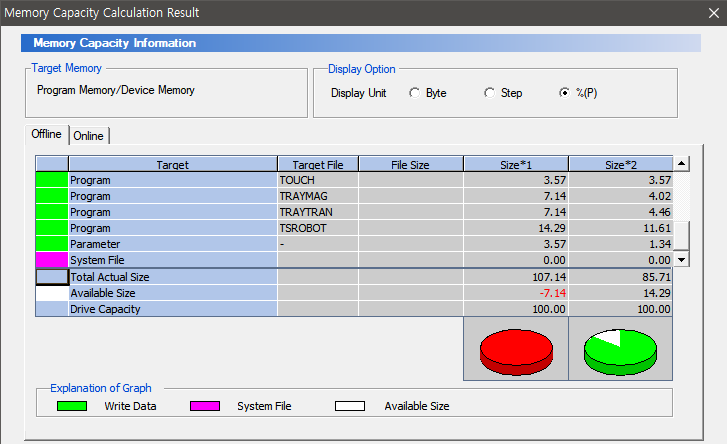

이게 뭐람? 용량이 부족하다고? 큰일났네! 프로그램 다 찾아서 지워야하나?



이런 경험 한두번쯤은 있으실겁니다.

이런 경우 한번쯤 해볼만한 조치방법을 소개해드립니다.



< 온라인 쓰기 버퍼링 영역 줄이기 >

기본적으로 PLC는 온라인 쓰기가 가능하여 구동 중인 설비도 손쉽게 디버깅 할수 있는 장점이 있죠.

하지만 이런것이 가능한 것은 온라인 런중 쓰기용 버퍼메모리를 상시 잡고있기 때문입니다.

런중 쓰기를 많이 하다보면 이 메모리를 다 사용했다고 알람 메시지를 보신적도 있으실겁니다.

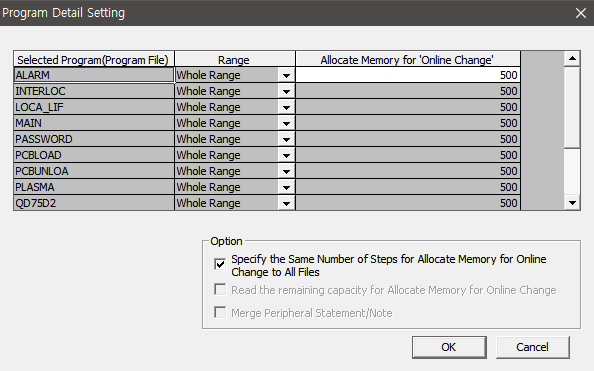

이 영역이 POU 프로그램단위 별로 기본값으로 500스텝으로 잡혀있으니 이를 줄인다면 생각보다 많은 영역을 확보 할수있게됩니다.

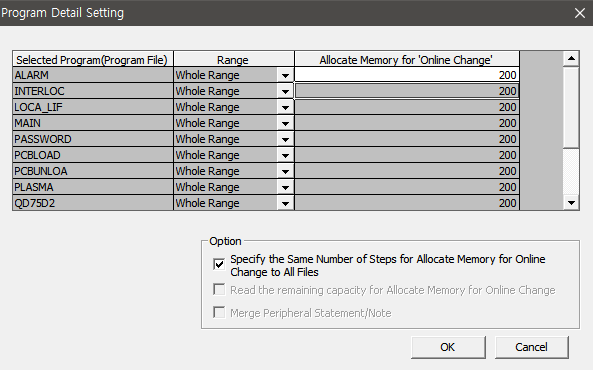

프로그램 온라인 쓰기 메뉴에서 Detail 을 누르면 이를 설정, 변경할수있습니다.

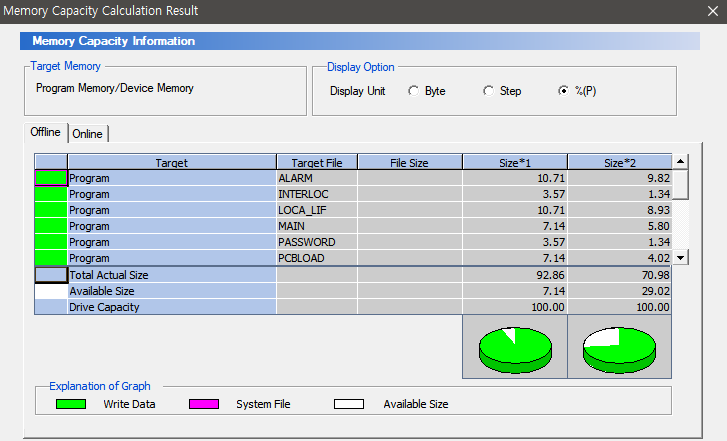

기본값이 500이니 200이나 300 정도로 낮춰봅니다.

오예! 나만 아니면돼!
