PLC IO Check Helper 메인 화면 — Mitsubishi Q 시리즈 디바이스 모니터링
PLC IO 점검 앱 Android를 찾고 계신다면 이 글에서 바로 답을 얻으실 수 있습니다.
PLC IO Check Helper는 Mitsubishi MELSEC Q 시리즈·iQ-R PLC의 IO 상태를 Android 스마트폰으로 실시간 모니터링하고, 입출력을 OK/NG로 점검할 수 있는 무료 앱입니다.
별도 PC 없이 스마트폰 하나로 PLC에 Ethernet 연결해 디바이스 값을 현장에서 바로 읽고, 신규 패널 인수 검사·배선 점검까지 처리합니다.
이 앱은 Mitsubishi Electric과 무관한 독립 개발 앱입니다.
Mitsubishi Electric의 공식 제품이 아니며 Mitsubishi 상표·로고는 해당 사의 소유입니다.
이런 상황에서 필요한 앱입니다
- 현장에서 노트북을 열기 어려울 때, 스마트폰으로 PLC IO 상태를 빠르게 확인하고 싶으신 경우
- GX Works 없이도 Q 시리즈·iQ-R PLC의 특정 디바이스 주소 값을 실시간으로 보고 싶으신 경우
- 시운전 중 여러 PLC 포인트를 한 화면에서 폴링해 현장 점검을 빠르게 끝내고 싶으신 경우
- 신규 설비 인수 검사·정기 점검에서 입출력 배선이 제대로 동작하는지 OK/NG로 체계적으로 확인하고 싶으신 경우
- 설비 트러블 발생 시 스마트폰으로 즉시 IO 상태를 확인해 원인을 빠르게 파악하고 싶으신 경우
Mitsubishi PLC 모니터링 앱이 하는 일
PLC IO Check Helper는 Android 스마트폰에서 직접 Mitsubishi PLC에 MC Protocol(MELSEC Communication Protocol)로 통신해 디바이스 값을 읽어 옵니다.
공장 인트라넷이나 PLC 직결 Wi-Fi 환경에서 PLC IP 주소만 입력하면 연결할 수 있습니다.
앱이 현재 지원하는 통신 조합은 다음과 같습니다.
- 프레임: 3E Frame / 4E Frame
- 데이터 모드: Binary / ASCII
- 전송 프로토콜: TCP / UDP
대상 PLC는 Mitsubishi MELSEC Q 시리즈, iQ-R 시리즈, FX 시리즈의 Ethernet 통신 모듈(QJ71E71-100 등)과 내장 Ethernet 포트입니다.
TCP + Binary + 3E Frame 조합이 기본값이며, 가장 많은 PLC 기종에서 동작합니다.
안드로이드 PLC IO 체크 — 주요 기능 한 눈에 보기
| 기능 | 내용 |
|---|---|
| PLC 연결 | IP·포트·프레임·모드·TCP/UDP 설정, 접속 테스트 및 응답 시간 확인 |
| 디바이스 등록 | 수동 입력(주소·이름·그룹), 자동 시퀀스 등록, 문자열 타입, GX Works CSV 임포트 |
| IO 모니터링 | 폴링 자동 갱신, 비트 램프(ON/OFF), 워드 값 표시, 그룹·상태별 필터, 검색 (동시 활성 제한 없음) |
| IO 체크(입출력 점검) | 등록한 X·Y를 OK/NG로 현장 점검(수동·자동·안내형 순차 3모드), 배선 맞바꿈·단락 자동 적발, OK/NG 배지·CSV·요약 리포트 |
| 배치 모니터 | GX Works2 스타일로 디바이스·어드레스를 직접 입력해 여러 값을 표로 일괄 조회 |
| IO 모아보기 | 실린더·인버터 등 유닛 컴포넌트 단위로 입력·출력·데이터를 카드로 비주얼라이징 |
| 계산기·도구 | 프로그래머(진법 변환·비트 연산), 전자기어비(MR-J 서보 CMX/CDV), 원둘레, 삼각함수(직각삼각형 변↔각도) 계산기 내장 |
| PLC 디바이스 맵 | CPU 모델·시리즈 자동 판별, SD 영역 디바이스 주소 범위 진단 |
| 폴링 주기 조정 | 기본 1000ms, 100ms~30000ms 자유 설정 |
| 다국어 지원 | 앱 UI를 한국어 / English / 日本語 3개 언어로 전환 가능. 설정 > 언어에서 선택 |
지원 디바이스 타입: X, Y, M, L, B, D, W, ZR
MELSEC PLC 스마트폰 모니터 — 기본 사용 순서
- 앱 설치 후 프로젝트를 생성합니다.
- PLC 연결 설정 화면에서 IP 주소·포트·프레임·모드를 입력하고 접속 테스트로 연결을 확인합니다.
- 디바이스 등록 화면에서 모니터할 PLC 주소(예: X0, Y10, D100)와 이름을 입력합니다. GX Works CSV 파일이 있다면 임포트로 한 번에 등록할 수 있습니다.

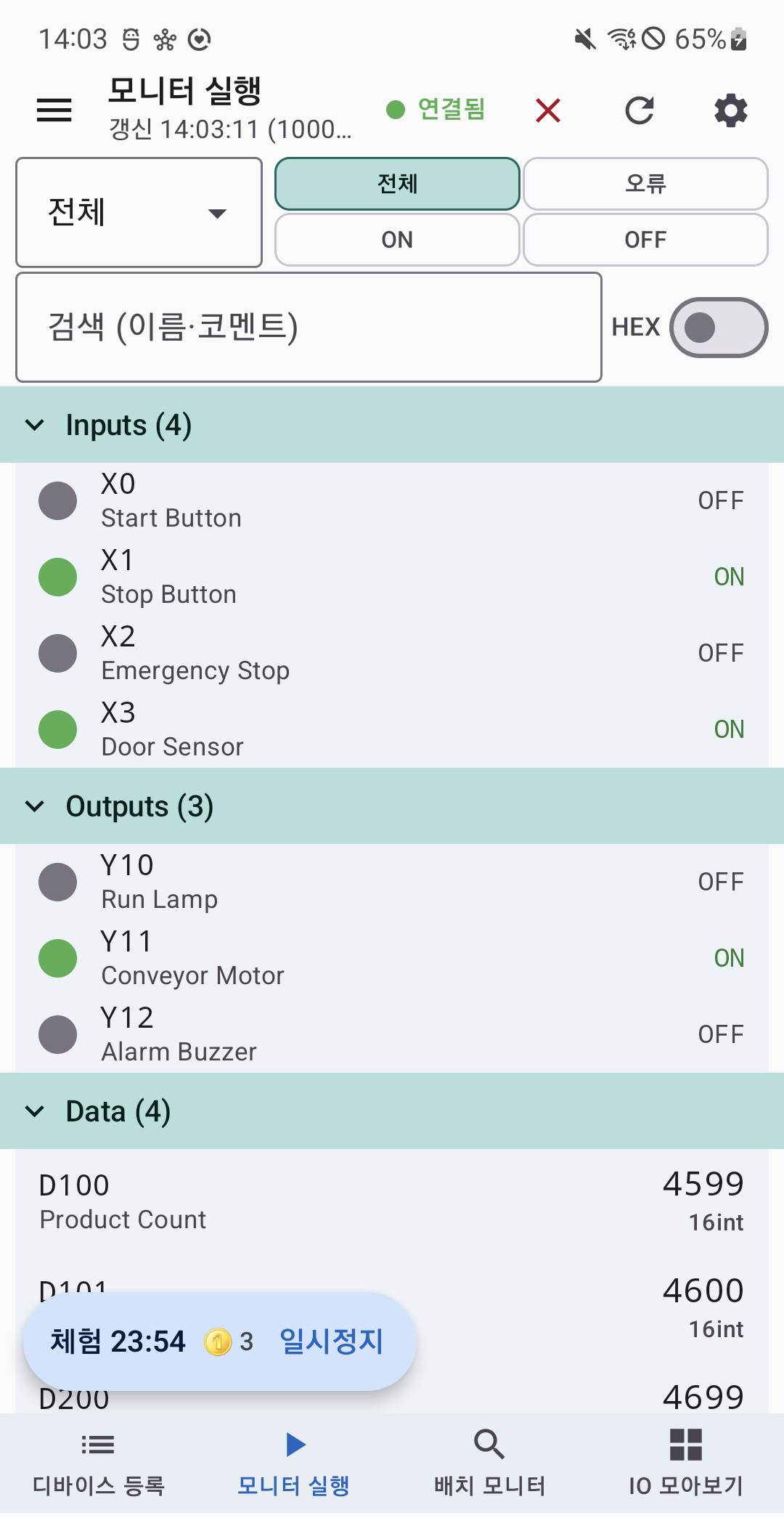

- 모니터 화면에서 재생 버튼을 누르면 자동 폴링이 시작됩니다. 비트 디바이스는 ON/OFF 램프로, 워드 디바이스는 10진수·16진수 값으로 표시됩니다.
- 그룹·상태 필터와 검색으로 필요한 포인트만 빠르게 찾습니다.

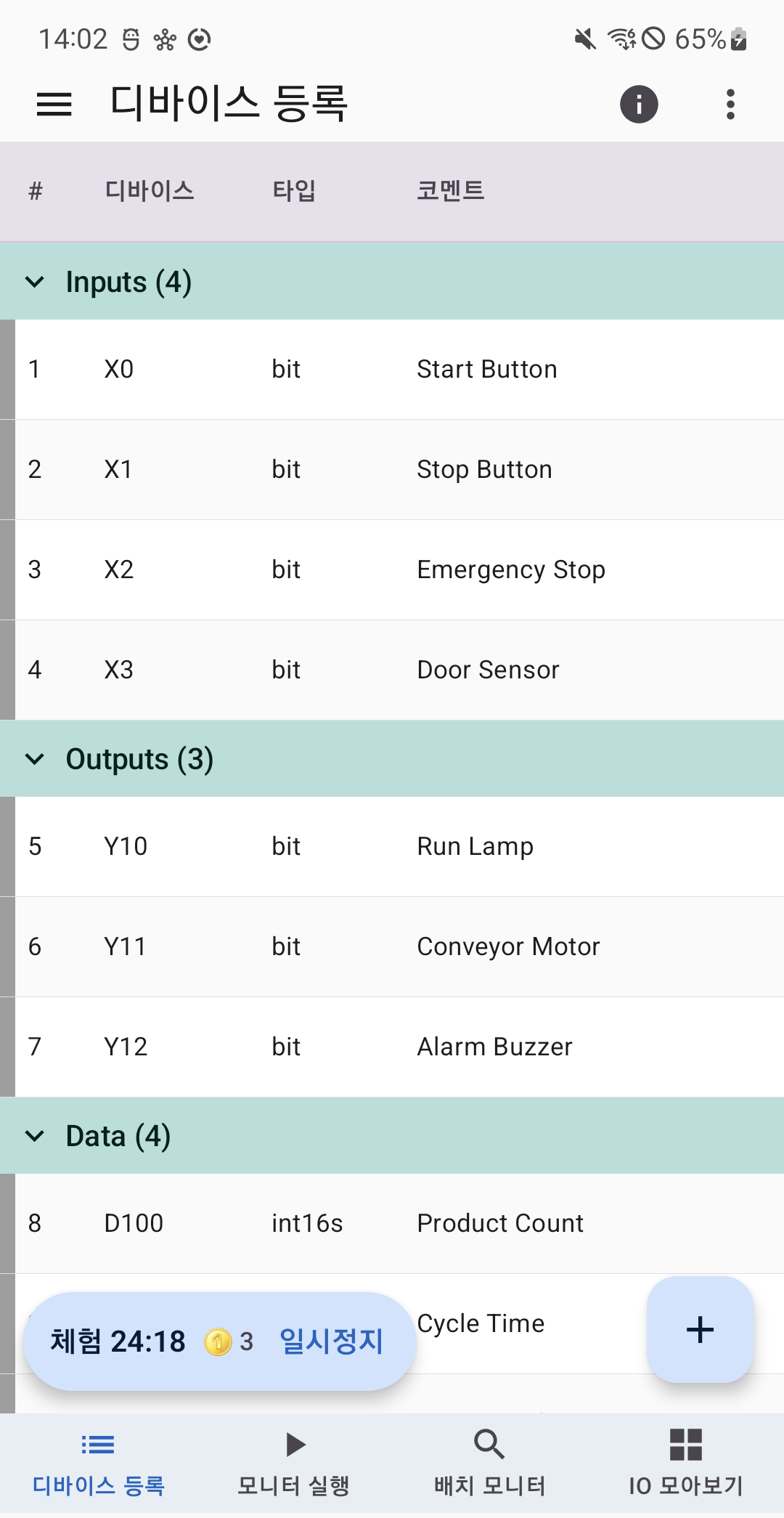

디바이스 등록 화면 — 입력·출력·데이터·내부 그룹으로 PLC 주소를 정리
IO 체크 — 현장 입출력 점검 (OK/NG)
앱 이름이기도 한 IO 체크(입출력 점검)는 등록한 X·Y 입출력을 현장에서 하나씩 OK/NG로 확인하는 기능입니다. 신규 패널 인수 검사나 설비 정기 점검에서 각 입력·출력이 실제로 동작하는지 스마트폰만으로 체계적으로 검증할 수 있습니다.
점검 모드는 3가지입니다.
- 수동 — 작업자가 램프를 보고 OK/NG를 직접 탭합니다. 자동 판정이 어려운 디바이스에 적합합니다.
- 자동(자유 전이 관측) — 작업자가 임의 순서로 작동시키면, 앱이 점검 윈도우 동안 OFF와 ON을 둘 다 봤는지 스스로 판정합니다. 고착(stuck)·죽은 신호를 빠르게 잡아냅니다.
- 안내형 순차 — 앱이 디바이스를 하나씩 지정하고 작업자가 그 하나만 작동시킵니다. 반응한 주소를 대조해 배선 맞바꿈(오결선)·단락까지 적발하며, 서로 뒤바뀐 배선 짝은 자동으로 찾아 알려 줍니다.
점검 결과는 디바이스 목록에 ✓ OK / ✗ NG 배지로 표시되고 NG에는 사유를 남길 수 있습니다. 전체 결과는 CSV·요약 리포트로 내보내 현장 점검 기록으로 공유할 수 있습니다.

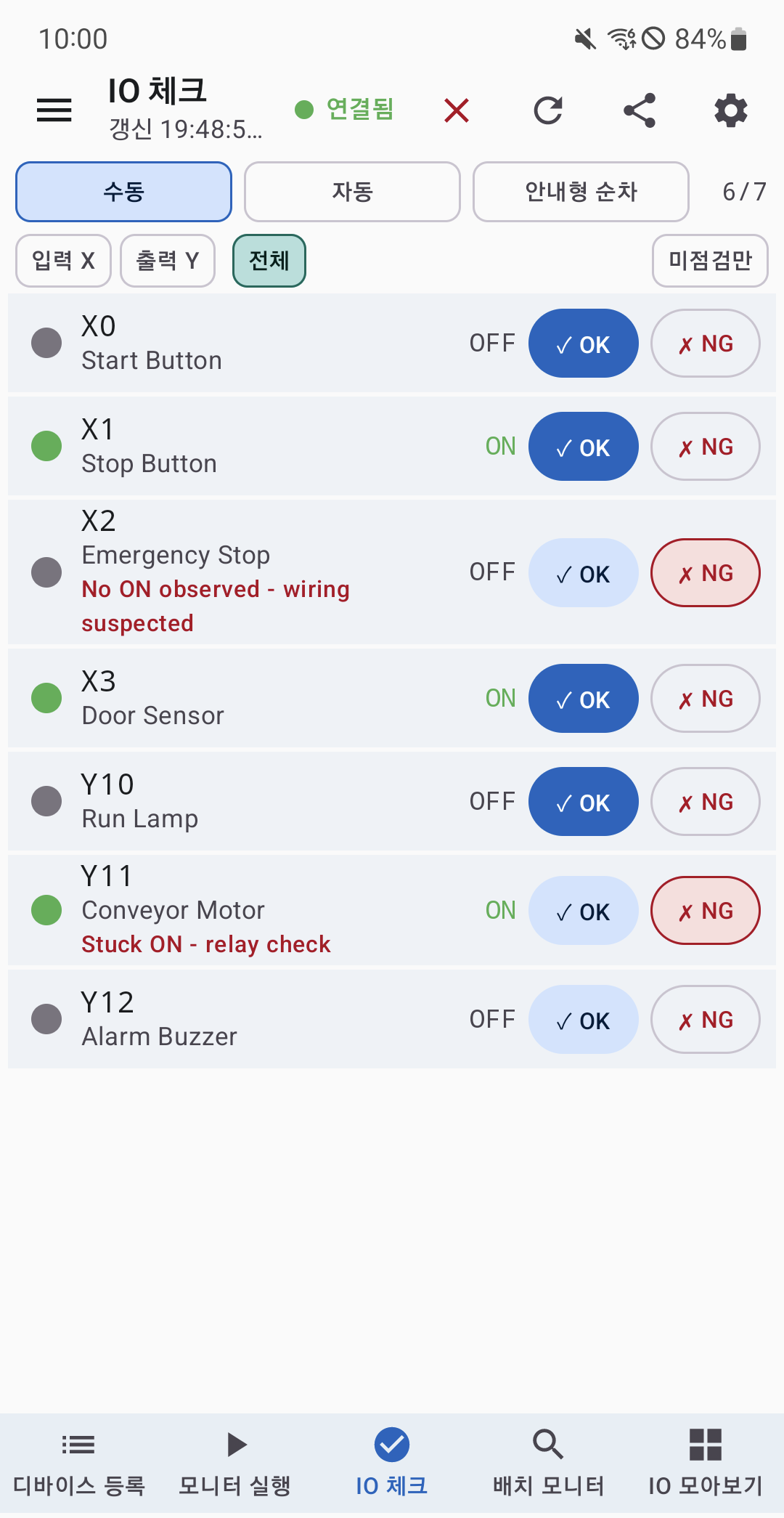

IO 체크 화면 — 등록한 X·Y 입출력을 OK/NG로 점검, 수동·자동·안내형 순차 3모드
현장에서 바로 쓰는 계산기·도구
PLC IO Check Helper에는 현장 작업에 자주 쓰는 계산기·도구가 함께 들어 있습니다.
좌측 상단 ☰ 메뉴에서 계산기·도구로 전환하면 PLC 연결 없이도 바로 사용할 수 있습니다.
- 프로그래머 계산기 — 2·8·10·16진수 상호 변환, 비트 연산(AND·OR·XOR·NOT·시프트·로테이트), 비트 그리드, BCD 변환. PLC 디바이스 값을 다룰 때 유용합니다.
- 전자기어비 계산기 — MR-J 서보의 전자기어비(CMX/CDV, PA06/PA07)를 볼스크류 리드·펄스 수·감속비로 자동 산출합니다.
- 원둘레 계산기 — 지름·반지름·원주·면적 중 하나만 입력하면 나머지 값을 자동으로 계산합니다.
- 삼각함수 계산기 — sin·cos·tan과 역삼각함수, 직각삼각형의 변↔각도를 서로 풀어 줍니다.
계산기·도구 허브 — 프로그래머·전자기어비·원둘레·삼각함수 4종 도구를 PLC 연결 없이 사용
모든 기능을 무료로
PLC IO Check Helper는 전 기능 무료 앱입니다.
하단 배너 광고로 운영되며, 별도 결제나 기능 잠금 없이 모든 기능을 비용 없이 사용하실 수 있습니다.
- PLC 연결 및 접속 테스트
- 디바이스 등록 (개수 제한 없음)
- IO 모니터링 (동시 활성 제한 없음)
- 배치 모니터 · IO 모아보기
- 계산기·도구 (프로그래머·전자기어비·원둘레·삼각함수)
- GX Works CSV 임포트
- PLC 디바이스 맵 · 폴링 주기 조정 (100ms~30000ms)
- 다국어 (한국어 / English / 日本語)
현재 앱은 읽기 전용 모니터링에 집중합니다.
PLC 제어(쓰기) 기능은 제공하지 않습니다.
자주 묻는 질문
Q. FX 시리즈 PLC에도 사용할 수 있나요?
FX 시리즈의 Ethernet 모듈(FX5-ENET 등) 또는 내장 Ethernet 포트에서 MC Protocol을 지원하면 기본 연결이 가능합니다.
단, 지원 디바이스 타입과 주소 범위는 PLC 기종마다 다를 수 있으니 매뉴얼을 확인하세요.
Q. PLC와 같은 Wi-Fi에 연결해야 하나요?
스마트폰이 PLC와 같은 네트워크에 있어야 합니다.
PLC 직결 LAN 스위치에 Wi-Fi AP를 연결하거나 스마트폰의 USB 테더링을 사용하는 방법도 있습니다.
Q. GX Works CSV 파일은 어떻게 얻나요?
GX Works2에서 [찾기/교체 → 디바이스 코멘트 → 내보내기]로 CSV를 생성할 수 있습니다.
CSV가 준비되면 앱의 디바이스 등록 화면에서 임포트하면 됩니다.
단계별 방법은 GX Works CSV 디바이스 등록 가이드에서 확인하세요.
다운로드
PLC IO Check Helper는 Google Play에서 무료로 설치하실 수 있습니다.
PLC IO Check Helper — Google Play에서 설치하기
- 플랫폼: Android (8.0 이상)
- 가격: 무료 (배너 광고 지원)
- 현재 버전: 0.18.1
더 알아보기
PLC IO Check Helper의 더 자세한 사용법과 업데이트 정보는 아래 글에서 확인하실 수 있습니다.
- PLC IO Check Helper 사용법 — Q 시리즈 연결부터 IO 모니터링까지
- GX Works CSV 임포트로 디바이스 한 번에 등록하는 방법
- PLC IO Check Helper 업데이트 안내 — 버전별 주요 변경사항 (게시 예정)
