GX Works CSV 디바이스 등록 — PLC IO Check Helper 대량 등록 가이드

GX Works CSV 디바이스 등록 기능을 사용하면 GX Works2에서 내보낸 디바이스 코멘트 파일을 PLC IO Check Helper에 바로 가져와 수십 개·수백 개의 디바이스를 한 번에 등록할 수 있습니다.
주소를 한 줄씩 손으로 입력하는 수고 없이, 이미 GX Works에 정리된 코멘트가 그대로 앱의 모니터 라벨이 됩니다.

📝 NOTE

PLC IO Check Helper는 Mitsubishi Electric과 무관한 독립 개발 앱입니다.
이 가이드에서 안내하는 GX Works2 메뉴 경로는 소프트웨어 버전에 따라 다를 수 있습니다.
정확한 메뉴 위치는 각 버전의 GX Works2 매뉴얼을 함께 참고하세요.

이런 분께 필요한 가이드입니다

• GX Works2에서 만든 PLC 프로그램의 디바이스 코멘트를 앱에 그대로 활용하고 싶으신 경우
• X, Y, M, D 등 디바이스를 수십 개 이상 한꺼번에 등록해야 하는 경우
• 주소를 한 줄씩 입력하는 방식이 번거롭게 느껴지시는 경우
• Q 시리즈 PLC IO 점검 방법을 더 빠르게 준비하고 싶으신 경우

CSV 임포트가 왜 편리한가요?

현장에서 PLC 프로그램에는 이미 수십~수백 개의 디바이스 코멘트가 정리되어 있습니다.
GX Works2에서 이 코멘트를 CSV 파일로 내보내면, 앱 안에서 파일을 선택하는 것만으로 모든 디바이스가 한꺼번에 등록됩니다.

직접 등록과 CSV 임포트를 비교하면 다음과 같습니다.

방법	디바이스 10개	디바이스 100개
직접 등록	10회 입력	100회 입력
CSV 임포트	CSV 1개 준비 후 1회 임포트	CSV 1개 준비 후 1회 임포트

GX Works에 이미 코멘트가 정리되어 있다면 CSV 임포트가 가장 빠른 등록 방법입니다.

GX Works2에서 디바이스 코멘트 CSV 내보내기

GX Works2에서 디바이스 코멘트를 CSV 파일로 저장하는 방법을 안내합니다.

💡 TIP

아래 메뉴 경로는 GX Works2 기준입니다.
GX Works3를 사용하시는 경우 메뉴 구성이 다를 수 있으며, 현재 앱은 GX Works2 형식의 CSV를 지원합니다.

내보내기 순서

1. GX Works2에서 해당 프로젝트를 엽니다.
2. 상단 메뉴에서 [프로젝트] → [데이터의 일괄 편집] → [디바이스 코멘트] 를 선택합니다.
3. 디바이스 코멘트 편집 창에서 [파일] → [다른 이름으로 저장] 또는 [CSV 파일로 내보내기] 를 선택합니다.
4. 저장 위치를 지정하고 파일을 저장합니다. 파일 확장자는 .csv입니다.

💡 TIP

실제 메뉴 경로는 GX Works2 버전에 따라 다를 수 있습니다.
"디바이스 코멘트"를 검색하거나 [도구] 메뉴에서 찾아보세요.
CSV 파일을 저장할 때는 스마트폰에서 접근하기 쉬운 위치(예: OneDrive, Google 드라이브)를 권장합니다.

내보낸 파일은 스마트폰으로 전송하거나 클라우드 드라이브를 통해 공유합니다.

앱에서 CSV 임포트하기

임포트 화면 진입

앱 하단 메뉴에서 [디바이스 등록] 탭을 선택한 뒤, 화면 우측 상단의 메뉴 버튼(⋮)을 탭하고 [CSV 가져오기]를 선택합니다.
(같은 메뉴에 [자동 추가]·[등록 초기화]도 함께 있습니다.)

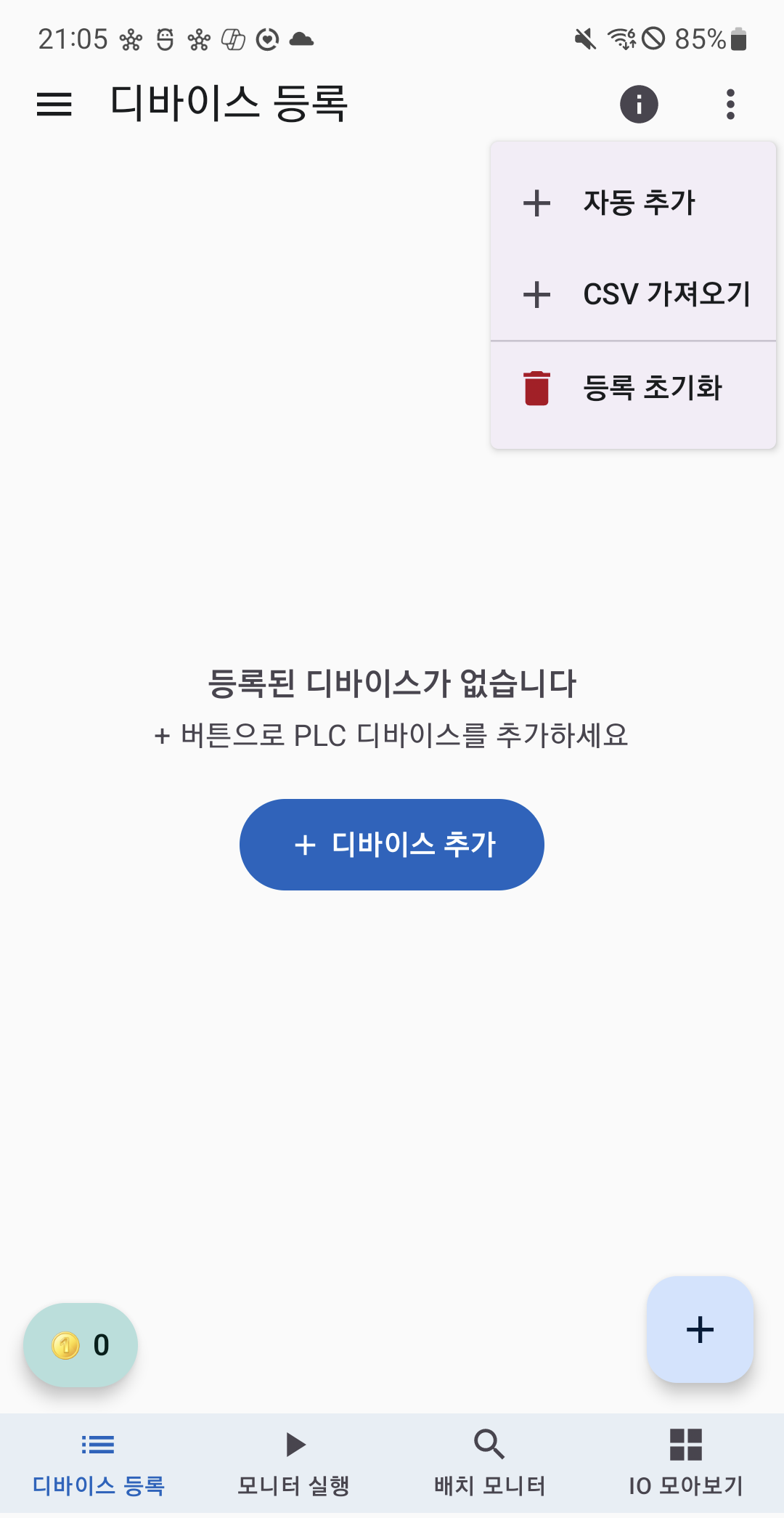

디바이스 등록 화면 우측 상단 ⋮ 메뉴 — CSV 가져오기 진입

CSV 파일 선택

[GX Works2 CSV 파일 선택] 버튼을 탭해 저장해 둔 CSV 파일을 선택합니다.
파일 앱, 클라우드 드라이브(Google 드라이브·OneDrive) 등에서 바로 선택할 수 있습니다.

그룹 지정 (선택)

임포트할 디바이스를 어느 그룹에 넣을지 지정할 수 있습니다.
그룹명을 입력하지 않으면 미분류로 등록됩니다.
그룹별로 정리해 두면 나중에 모니터링 화면에서 보기 편합니다.

미리보기 확인

CSV를 선택하면 등록 예정 디바이스 목록이 미리보기로 표시됩니다.



• 디바이스 코드와 주소: CSV에 있는 그대로 표시됩니다.
• 데이터 타입 자동 추론: 비트 계열(X·Y·M·L·B)은 bit로, 워드 계열(D·W·ZR)은 int16u로 자동 설정됩니다. 미리보기 화면에서 일괄 수정도 가능합니다.
• 중복 항목: 이미 등록된 디바이스와 동일한 코드·주소가 있으면 "중복 N건" 안내가 표시됩니다. 중복 항목도 추가되며, 화면에서 확인하고 진행하시면 됩니다.
• 미지원 디바이스 제외 안내: 앱이 지원하지 않는 코드가 있으면 "N건 제외됨" 안내와 함께 종류별 건수가 표시됩니다.

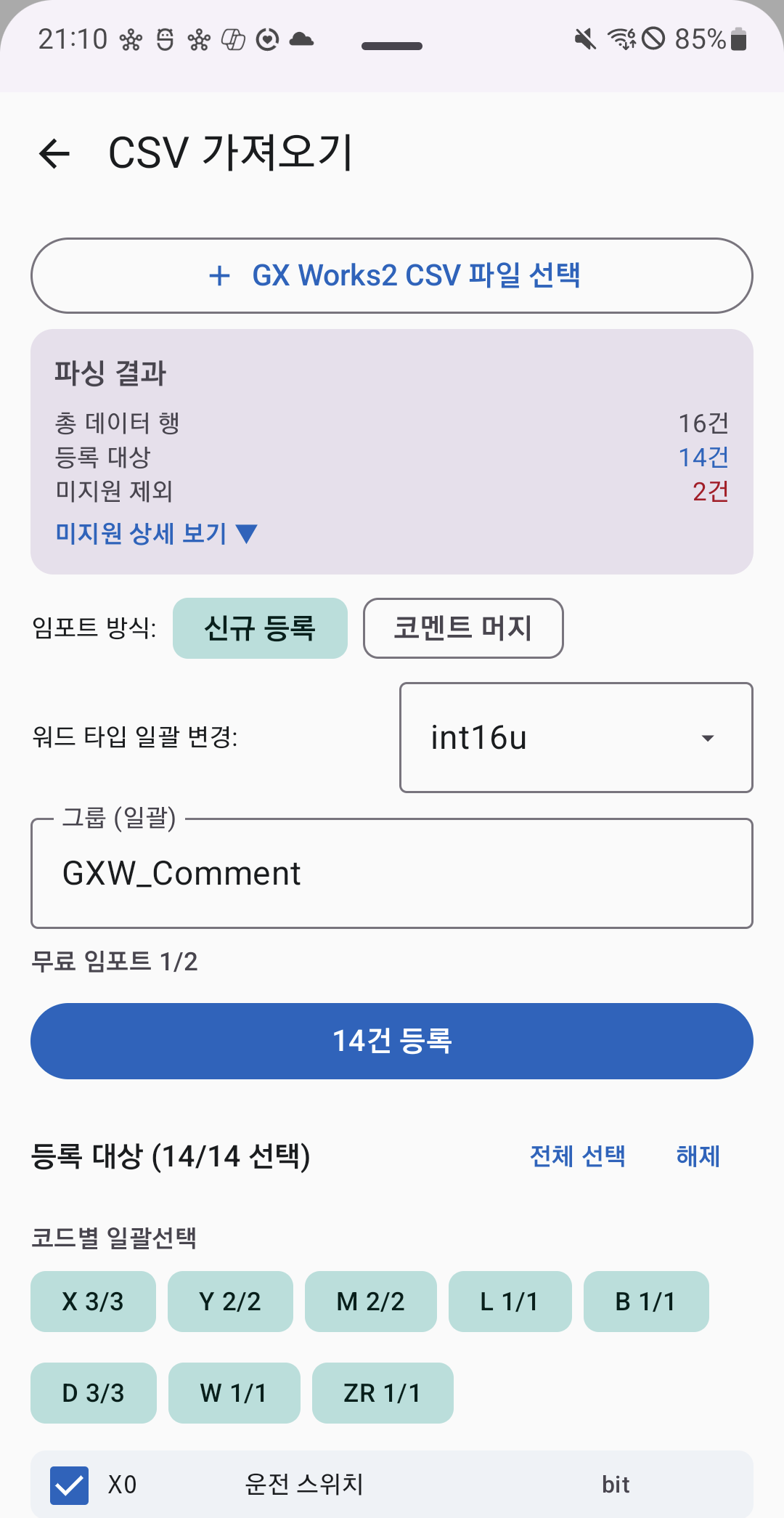

CSV 미리보기 — 총 건수·등록 대상·미지원 제외·타입 자동 추론·코드별 선택

임포트 실행

내용을 확인했으면 [임포트] 버튼을 탭합니다.
등록이 완료되면 디바이스 목록에 항목이 추가됩니다.

지원하는 디바이스 코드

CSV 임포트에서 등록되는 디바이스 코드는 다음 8종입니다.

계열	지원 코드	자동 설정 타입
비트 계열	X, Y, M, L, B	bit
워드 계열	D, W, ZR	int16u

📝 NOTE

U\G(버퍼 메모리)·SD·SM·T·P 등의 코드는 현재 지원하지 않아 임포트 시 자동으로 제외됩니다.
제외된 항목은 종류별 건수로 안내되므로, 필요한 경우 앱에서 직접 등록하시면 됩니다.

GX Works2 실제 프로젝트에서는 U\G 버퍼 메모리 비중이 높을 수 있습니다.
미지원 코드가 많이 포함된 경우 전체 건수 대비 제외 건수를 미리보기에서 확인하세요.

코멘트 머지 모드

이미 등록된 디바이스의 코멘트(라벨)만 업데이트하고 싶을 때 사용하는 기능입니다.
새 CSV를 가져와도 기존 주소·타입 설정은 그대로 두고, 코멘트 내용만 새 값으로 갱신합니다.



• 머지 모드에서는 CSV의 디바이스 코드·주소와 일치하는 항목만 코멘트를 덮어씁니다.
• 일치하는 항목이 없으면 아무것도 변경되지 않습니다.
• 기존에 없는 새 디바이스는 머지 모드에서 추가되지 않습니다. 신규 등록이 필요하면 일반 임포트를 사용하세요.

무료 사용 안내

CSV 임포트는 횟수 제한 없이 완전 무료로 사용할 수 있습니다.
"임포트 1회"는 파일 1개 임포트를 의미하며, 1회에 등록하는 디바이스 건수도 무제한입니다.

💡 TIP

별도 비용이나 횟수 제한이 없으니, 디바이스가 많은 프로젝트도 CSV로 한 번에 등록해 보세요.

자주 묻는 질문

GX Works3 CSV는 사용할 수 있나요?

현재 앱은 GX Works2 형식의 디바이스 코멘트 CSV를 지원합니다.
GX Works3 내보내기 형식은 구성이 달라 파싱 오류가 발생할 수 있습니다.
GX Works3 지원은 향후 업데이트에서 검토할 예정입니다.

CSV를 선택했는데 내용이 표시되지 않습니다.

GX Works2에서 내보낸 CSV인지 확인해 주세요.
파일이 올바른 경우에도 파일 경로에 특수문자나 긴 폴더명이 포함되어 있으면 불러오기에 실패할 수 있습니다.
파일을 기기 내부 저장소 루트 또는 짧은 경로에 복사한 뒤 다시 시도해 보세요.

등록 후 타입이 잘못 추론된 항목이 있습니다.

CSV 임포트 미리보기 화면에서 개별 항목의 타입을 수정할 수 있습니다.
임포트 후에도 디바이스 상세 화면에서 타입을 변경할 수 있습니다.

래더 IL(LD/IL) 파일도 임포트할 수 있나요?

래더 IL 형식의 CSV도 임포트할 수 있습니다.
래더 파일에는 코멘트가 없으므로 I/O 디바이스 주소만 추출됩니다.
코멘트가 필요하다면 GX Works2 디바이스 코멘트 CSV를 사용하세요.

관련 가이드 보기

앱의 기본 연결 설정·디바이스 직접 등록·모니터링 방법은 PLC IO Check Helper 사용법 가이드를 참고하세요.

앱 소개와 전체 기능 확인, Google Play 다운로드 링크는 PLC IO 점검 앱 Android — PLC IO Check Helper 소개에서 확인할 수 있습니다.

💡 TIP

CSV 임포트를 마친 뒤 디바이스 탭에서 등록된 목록을 확인하고, 모니터 탭으로 이동해 IO 상태를 바로 점검해 보세요.
Q 시리즈 PLC IO 점검 방법에 대한 자세한 연결 설정은 PLC IO Check Helper 사용법 가이드에서 안내합니다.
